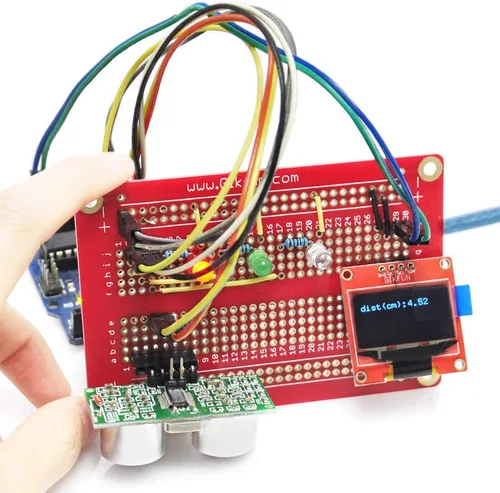

Gikfun Solder-able Breadboard Gold Plated Finish Proto Board PCB DIY Kit para Arduino (Paquete de 5PCS) GK1007

Tableros fáciles de trabajar para construir proyectos.

Estos son un clon de los tableros de soldadura de Sparkfun, con las mismas dimensiones y diseño exacto. Esto está bien, porque los diseños de Sparkfun son de código abierto, así que estos son una buena opción si necesitas muchos de ellos. La única desventaja es que con estos, las etiquetas de serigrafía para las filas y columnas están impresas solo en un lado. Aparte de eso, son perfectamente funcionales y no he tenido problemas. Las filas conectadas (+, -) y cada fila de 5 pines están conectadas por trazas en ambos lados, así que si cometes un error como yo muchas veces y tienes que desoldar los pads una y otra vez, no tienes que preocuparte tanto por romper las trazas.

Estoy feliz con estos tableros; soldan bien. El espaciado de los pads es consistente; los agujeros chapados parecen estar bien hechos. Desearía que la serigrafía y numeración estuvieran en ambos lados. Esto ayudaría con los arreglos de cableado de arriba y abajo. Además, sería útil incluir una forma fácil de conectar ambos rieles de alimentación en cada lado del tablero, juntos (como con un pequeño puente) en lugar de tener que correr cables a través de todo el tablero. Estos cables ocupan un valioso espacio en el tablero. Pero estoy contento con la calidad de estos tableros.

Estos son tableros robustos para mis proyectos de Arduino. Funcionan genial con la caja de enclavamiento Jashem ip65 y los Arduino nano de imitación china que uso (wyph mini nano v3.0). El tablero encaja perfectamente entre la tapa y la base de la caja de enclavamiento, pero los agujeros de las esquinas solo necesitan un pequeño ajuste de perforación para alinearse con los agujeros de la caja. Los tableros son resistentes y soportaron bien la soldadura. También se ven muy bien.

Como muchos aficionados a la electrónica, uso "tableros proto" para probar un diseño. Por supuesto, los diseños pueden ser simples o complejos. En este caso, estaba prototipando un controlador LED basado en Arduino para una exhibición al aire libre. Solo necesitaba un Arduino NANO, 3 FETs y 3 resistencias. Así que, un pequeño tablero proto funcionó bien. Con mi diseño probado, necesitaba hacer un equivalente cableado. En el pasado, usé PWBs de tamaño similar que son baratos y fácilmente disponibles. El problema es que, aunque los otros PWBs son baratos, cada "pad" es independiente. Así que, si necesitas puentes, tienes que agregarlos manualmente. Este tablero simula un pequeño tablero proto con pads ya "puentados". Así que, si tienes un diseño funcional basado en un diseño de tablero …

Sé que estos son odiados en ciertas comunidades de electrónica, pero creo que son una bendición. Para proyectos personales simples y únicos, solo diseñalo en un protoboard normal, y cuando termines, soldalo a este tablero de manera idéntica, y debería funcionar casi exactamente como lo hizo en el protoboard. Es mucho más rápido que intentar hacer un tablero personalizado, y mucho más fácil hacer cambios si es necesario. Estos tableros en particular parecen estar bien hechos. Las trazas/vías están numeradas igual que un protoboard típico. No he tenido trazas que se levanten, y aceptan bien la soldadura.

Estos son grandes tableros. Su patrón de agujeros coincide con los protoboards sin soldadura del mismo tamaño. Prototipas en un protoboard, luego cuando estás feliz, puedes soldar una versión en este tablero. La máscara de soldadura es excelente y facilita la soldadura. El cobre es lo suficientemente grueso como para que puedas rehacer conexiones varias veces al menos sin que el foil de cobre se desgarre del sustrato. También puedes usar un cuchillo exacto para cortar el foil entre agujeros cuando sea necesario. Los agujeros de montaje también son geniales, y facilitan el acoplamiento mecánico del tablero dentro de una caja.

Los tableros de prototipado Gikfun están bien hechos. Están construidos en un tablero de vidrio-epoxi de doble cara de alta resistencia. Los tableros miden 9.5cm de largo, 6.5cm de ancho y 1.25mm (50 mil) de grosor. Los tableros son rígidos y fuertes. Los agujeros están chapados y tienen un acabado dorado. También hay una máscara de soldadura alrededor de los agujeros para ayudar a prevenir puentes de soldadura. Las filas están numeradas (filas) y etiquetadas (columnas) para ayudar a prevenir errores de conexión. A diferencia de otros tableros de prototipado, los tableros de prototipado Gikfun están bien hechos, bien diseñados, bien pensados y obviamente diseñados por alguien que realmente ha hecho prototipado y sabe qué características son necesarias. También son muy económicos en …
